در سیستم‌های کنترل صنعتی و ابزار دقیق، سیگنال‌های جریانی یکی از پرکاربردترین روش‌ها برای انتقال داده بین سنسورها، ترانسمیترها و کنترلرها هستند.دو نوع رایج از این سیگنال‌ها عبارت‌اند از ۰ تا ۲۰ میلی‌آمپر (mA) و ۴ تا ۲۰ میلی‌آمپر (mA) که در ظاهر مشابه به نظر می‌رسند، اما تفاوت فنی مهمی دارند.---🔹 سیگنال ۰ تا ۲۰ میلی‌آمپردر این نوع سیگنال، مقدار ۰ mA نشان‌دهنده کمترین مقدار (مثلاً صفر درصد) و ۲۰ mA بیانگر بیشترین مقدار (مثلاً صد درصد) است.اما ایراد اصلی این نوع سیگنال آن است که اگر مدار قطع شود یا مشکلی در سیم‌کشی رخ دهد، کنترلر نیز مقدار ۰ mA را می‌بیند و نمی‌تواند تشخیص دهد که آیا ورودی واقعاً صفر است یا مدار قطع شده است.---🔹 سیگنال ۴ تا ۲۰ میلی‌آمپردر سیستم‌های جدیدتر، محدوده جریان از ۴ تا ۲۰ میلی‌آمپر انتخاب شده است.در این حالت:۴ mA بیانگر مقدار صفر واقعی است.۲۰ mA بیانگر مقدار صد درصد (ماکزیمم) است.و اگر جریان به ۰ mA برسد، سیستم متوجه می‌شود که مدار باز یا قطع شده است.

تفاوت سافت استارتر و درایو (VFD)در سیستم‌های صنعتی برای کنترل موتورهای الکتریکی از تجهیزاتی مانند سافت استارتر (Soft Starter) و درایو یا اینورتر (VFD – Variable Frequency Drive) استفاده می‌شود. هر دو وسیله باعث کنترل بهتر راه‌اندازی و عملکرد موتور می‌شوند، اما تفاوت‌های مهمی با هم دارند.1. نحوه عملکردسافت استارتر:سافت استارتر فقط در لحظه راه‌اندازی و توقف موتور ولتاژ را به‌صورت تدریجی افزایش یا کاهش می‌دهد تا از ضربه‌های ناگهانی جریان و گشتاور جلوگیری شود. پس از رسیدن موتور به سرعت نامی، سافت استارتر عملاً از مدار خارج می‌شود.درایو (VFD):درایو فرکانس تغذیه موتور را تغییر می‌دهد و به همین دلیل می‌تواند سرعت موتور را در تمام مدت کار کنترل کند. این یعنی کنترل کامل بر شتاب، سرعت و ترمز موتور در هر لحظه.2. کاربردسافت استارتر: برای کاربردهایی که فقط نیاز به شروع و توقف نرم دارند، مثل پمپ‌ها، فن‌ها و کمپرسورها.درایو: برای سیستم‌هایی که نیاز به تغییر سرعت در حین کار دارند، مانند نوار نقاله‌ها، ماشین‌آلات تولیدی، و دستگاه‌های با دقت بالا.

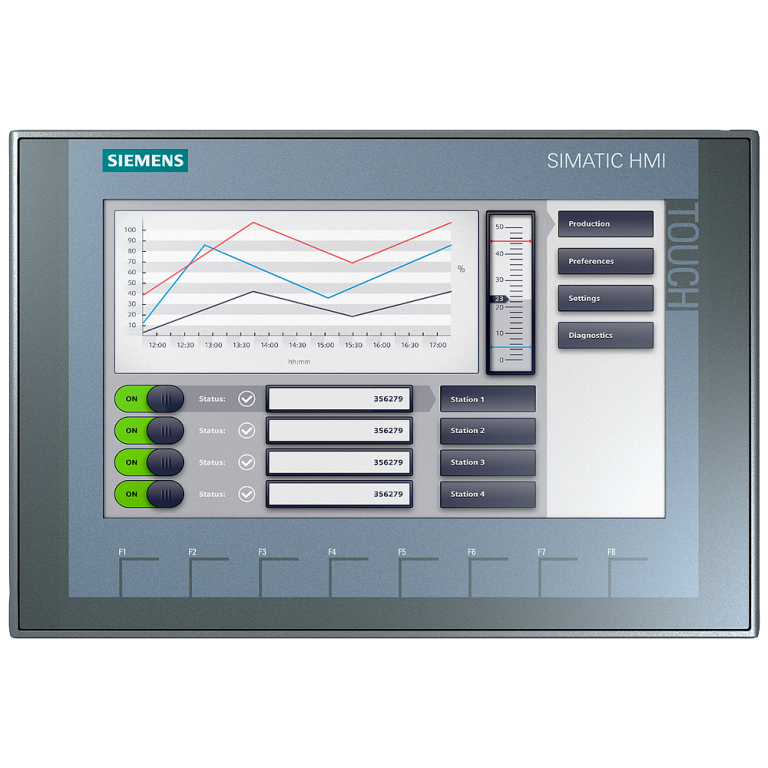

HMI یا Human-Machine Interface (رابط کاربری انسان و ماشین)، یک واسطه تعاملی بین اپراتور و ماشین‌آلات صنعتی است.با استفاده از HMI، اپراتورها می‌توانند وضعیت ماشین، خطوط تولید و فرآیندهای صنعتی را مشاهده، کنترل و تنظیم کنند.عملکرد HMIHMI داده‌ها را از PLC یا سایر کنترل‌کننده‌ها دریافت می‌کند و اطلاعات را به نمایشگر گرافیکی، دکمه‌ها یا صفحه لمسی منتقل می‌کند.همچنین، دستورات اپراتور از طریق HMI به سیستم کنترل ارسال شده و عملیات مورد نظر انجام می‌شود.

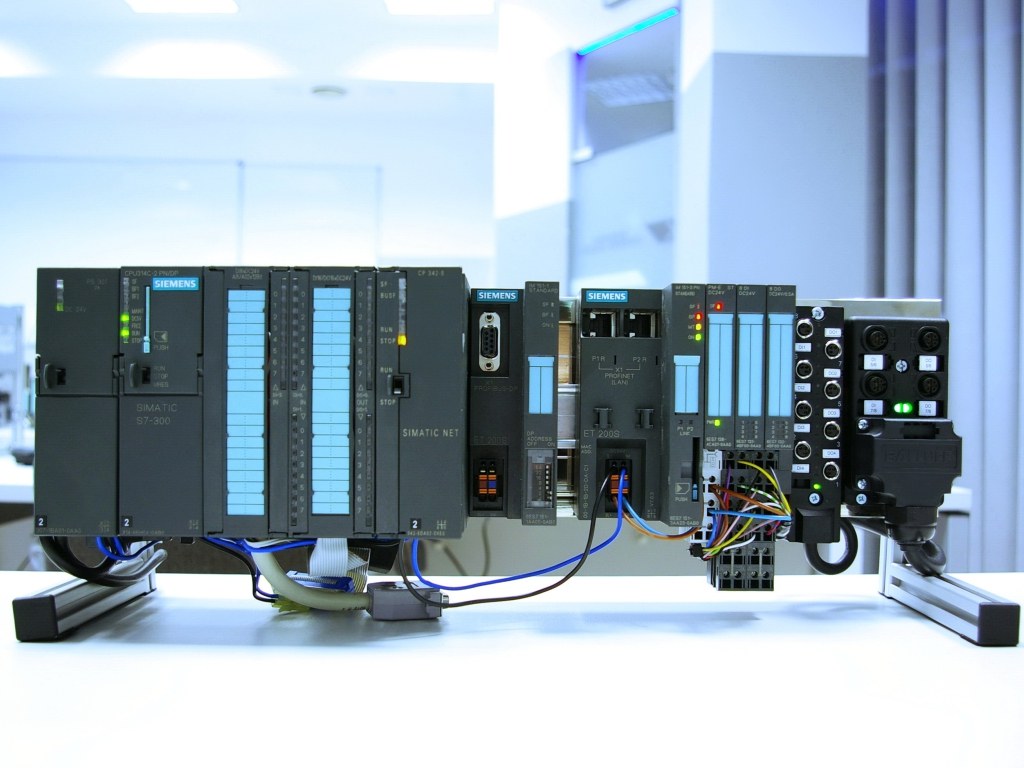

PLC یا Programmable Logic Controller (کنترل‌کننده منطقی قابل‌برنامه‌ریزی) یک کامپیوتر صنعتی است که برای کنترل خودکار ماشین‌آلات و فرایندهای صنعتی طراحی شده است.PLC‌ها جایگزین مدارهای رله‌ای قدیمی شده‌اند و با استفاده از برنامه‌نویسی منطقی، وظایف کنترلی را با دقت و سرعت بالا انجام می‌دهند.
